DH420-TK型手车电动操作控制装置可实现对手车电动操作的控制和保护。

采用卡轨安装方式安装在仪表室内，节省开关柜仪表室面板空间。对于改造的项目来说，不需要对仪表室门板做任何改动，方便施工。相对于其它类型的单独控制器功能更全面。

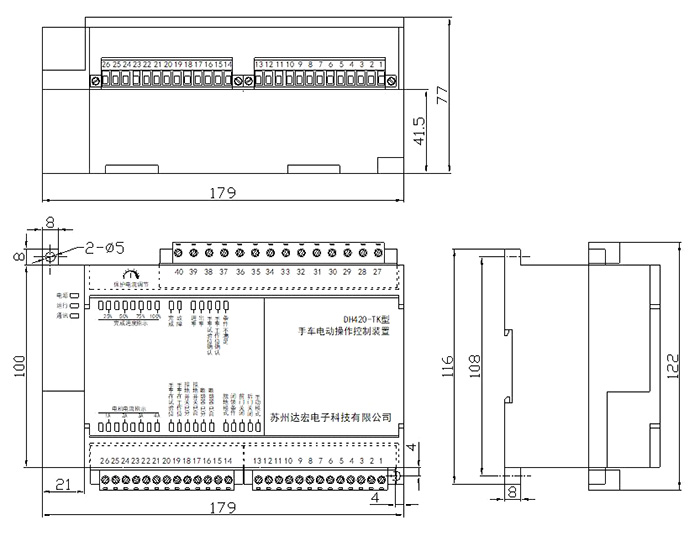

外形及安装尺寸

该装置推荐以卡轨安装方式安装于二次仪表室内，也可用螺丝固定安装，具体外形及安装尺寸如下图：

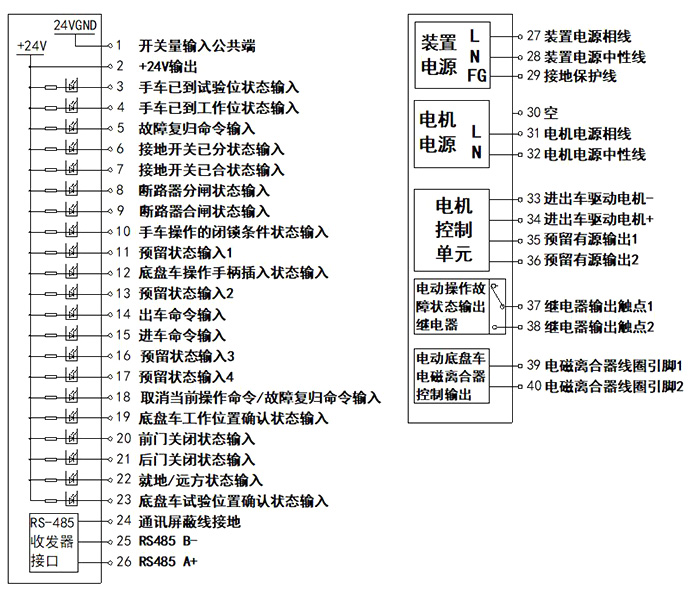

端子接线图

智能开关柜电动操作控制装置概述

为了能在现有的条件下生产出性能可靠且具备电动操作功能的开关柜，除了需要全新结构的电动执行机构外，功能完善的控制装置也是必不可少的。DH500、DH450、DH420、 DH410、DH400、DH300以及DH200系列智能开关柜电动操作控制装置采用了科学合理的控制和保护算法，可以显著提高开关柜电动操作的可靠性。

智能开关柜电动操作控制装置特点

应用自适应控制算法，通过检测电动操作过程中电机电流的大小来判断手车进出或接地开关分合过程的受力情况，并调整电机转速及扭矩（模拟手动操作），使电动操作的全过程处于精确控制下，解决了传统控制模式下只判断到位信号而无法具体控制操作过程的弊病，大大降低了电动执行机构堵转风险。

驱动电机可实现软起动和软停止。软起动保证电机最大电流不出现在起动阶段，使电机堵转保护准确可靠，并可避免电机起动时冲击电流对电机造成损伤，同时也能防止引起电源电压跌落影响其它设备正常工作。软停止可消除电动执行机构惯性影响，使控制过程更精确。

电动操作过程采用了分段变速控制方式，在软起动后电机以较高速度运行，当到达参数设定的减速位置后以设定的低速运行。这样可以避免高速运行到位时机构因受阻力过大导致变形而缩短机械寿命。

驱动电机堵转保护功能有效避免了故障的发生和扩大。

电动操作过程中电机电流值按序存贮，可供监控系统批量读取，通过对读取的电流值序列进行分析，可判断操作全过程的受力情况。

电动操作过程中电机堵转电流曲线
