高压交流电动接地开关作为检修高压电器设备时保证人身安全，用于接地的一种机械接地装置，可用于多种高压开关柜中，既可与控制装置配合来电动完成接地开关的分合操作，也可在停电或电动操作出现故障的情况下手动完成接地开关的分合操作。

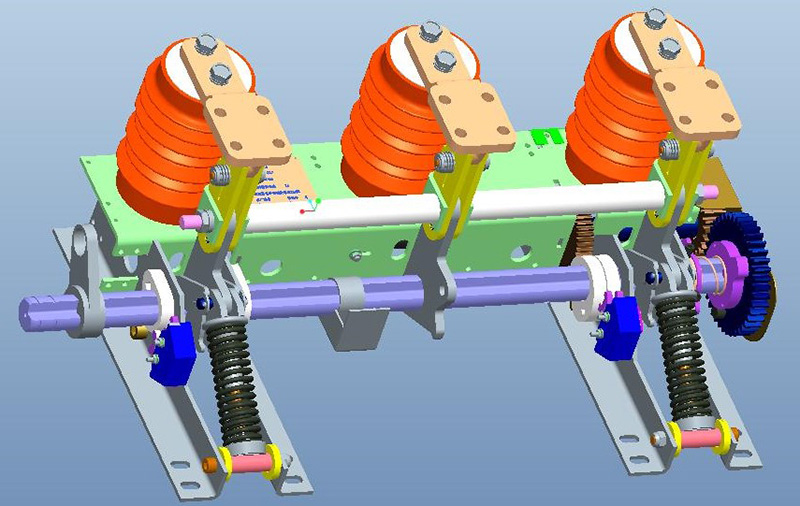

JN15-12X/J31.5系列电动接地开关工作原理

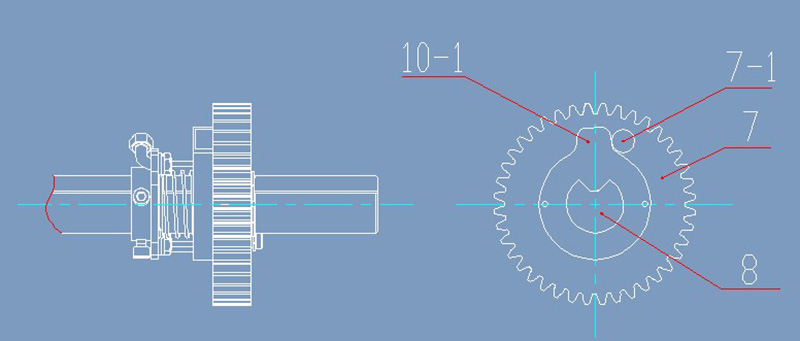

在接地开关大轴上套设有一齿轮，齿轮的一侧设有一销，该齿轮通过中间过渡齿轮与电机连接，并可绕接地开关大轴自由旋转。在接地开关大轴上设有一拐背，拐背只能与接地开关大轴同步转动。电机转动时带动套设在接地开关大轴上的齿轮转动，齿轮一侧的销推动拐背外缘凸起，拐背带动接地开关大轴转动。

当接地开关分合完成后，相应的辅助开关状态会改变，控制装置监测到该信号后控制电机停止转动，并反向转动一定角度，使齿轮上的销退到拐背外缘凸起的后面，为手动操作接地开关让出旋转位置。

这种传动方式，可以在电动操作完成后在控制装置的控制下自动切换到手动操作模式，方便用户操作，同时不影响电动操作时接地开关的分合速度。

如果把调试手柄拨到调试位置时，拐背会与齿轮沿轴向分离，电机传动单元与操作大轴会完全分离，此时电动操作处于空转状态，既方便调试，又不影响手动操作。
